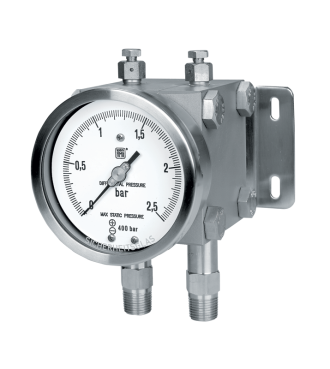

MD17
Эти манометры используются для проверки работоспособности фильтров , для измерения перепадов давления, расхода, уровня, в целом для измерения разницы между двумя нажатиями различных схем. Измерительный элемент образуют две диафрагмы, действующие на один передаточный механизм. Стрелка дифференциального манометра показывает разницу между двумя давлениями, соответственно увеличение или уменьшение перепада давлений приводит стрелку в движение.
Индустриальный сектор: - Химический, нефтехимический
- Энергетика
- Водоснабжение
- Нефть и газ
- Проектирование Закупки Строительство (EPC)
Тип Инструмента: - Дифференциальные мембранные манометры
Материал: - Полностью из нержавеющей стали
Функция: - Локальная индикация
Условия эксплуатации: - Версия ATEX
Погрешность: - 1,6% ВПИ
Соответствие: - Директива PED 2014/68/UE
- Директива ATEX 2014/34/UE
- EAC Conformity
диапазон: - 0...0,4 / 0...10bar
чувствительный элемент: - Диафрагма
степень защиты: - IP 55, IP 57
Чувствительный элемент материала: - AISI 316 L, DURATHERM, Monel 400, Hastelloy C 276
Статическое давление: - 400 bar
Документацiя Iнструкцiя Сертифiкат
Диференціальні манометри вимірюють і відображають різницю двох тисків. Для подібних цілей також можна використовувати описані вище манометрические елементи надлишкового тиску і принципи вимірювання. Дві герметичні камери диференціального манометра відокремлені один від одного манометричним елементом.
Якщо обидва вимірювані тиску однакові, манометрический елемент не реагує і індикації тиску немає. Якщо виміряні значення відрізняються один від одного, тобто одне з тисків вище або нижче іншого, то відповідно до різницею цих тисків здійснюється індикація диференціального тиску.
Низькі диференціальні тиску можна вимірювати навіть в умовах високого статичного тиску. Мембранні елементи забезпечують дуже високу стійкість до перевантажень.
В процесі експлуатації манометра необхідно дотримуватися допустимий статичний тиск і перевантажувальну здатність на стороні ⊕ і ⊖. У більшості випадків передача переміщення вимірювального елемента і індикація здійснюються аналогічно описаному вище принципом, застосовуваним для манометрів надлишкового тиску. Діапазони вимірювання варіюються від 0 ... 16 мбар до 0 ... 40 бар з класом точності від 0,6 до 2,5
