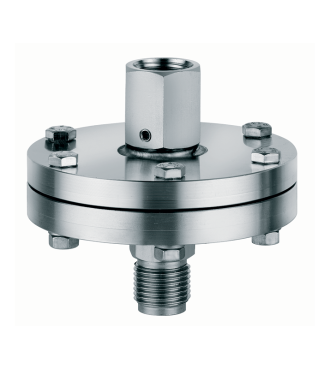

MGS9 / 1B
Розділова діафрагма з нарізним сполученням
Розділові діафрагми сконструйовані для того, щоб ізолювати чутливий елемент манометрів, реле тиску і електронних датчиків тиску від середовищ технологічного процесу, які можуть викликати корозію, бути в'язкими, давати осад і мати високу темпе- ратуру. Діафрагма, приварена в моделі 1В0 і механічно затискають між верхнім корпусом і проміжним кільцем в моделі 1BS тестується на текти для гарантування повного відділення середовища процесу. Ця розділова діафрагма може очищатися при видаленні нижнього корпусу. Ця конструктивна особливість і її компактна конструкція підходить для багатьох додатків, які потребують частого обслуговування.
Індустріальний сектор: - Хімічний, нафтохімічний
- Енергетика
- водопостачання
- Нафта і газ
- Машинобудування (ОЕМ)
- Проектування Закупівлі Будівництво (EPC)
матеріал: - Нержавіюча сталь і спеціальні матеріали
Приладдя: - мембранні роздільники
: - Приладдя
Умови експлуатації: - версія NACE
- версія ATEX
- кристалізуються рідини
- в'язкі рідини
- корродіруют рідини
- Рідини дають осад
- Низький тиск
- Висока температура процесу
- вакуум
- вакууметр
відповідність: - Стандарт NACE MR 01.75
- Стандарт NACE MR 01.03
- Директива ATEX 2014/34 / ЄС
технологічне з'єднання: - різьбове
діапазон: - 0 ... 0,1 / 0 ... 40 бар
чутливий елемент: - зварна мембрана
Матеріал підключення до процесу: - AISI 316 L, Monel 400, Hastelloy C276
Чутливий елемент матеріалу: - AISI 316 L, AISI 316 L + PTFE, Монель 400, Хастеллой C276, Тантал, Сплав 600, Сплав 825, Сплав 625
Печатка: - прокладка з ПТФЕ
Документацiя Iнструкцiя Сертифiкат
Розділові діафрагми необхідні для захисту манометра від контакту з несприятливими для нього факторами вимірюваного середовища. Тиск на вимірювальний елемент манометра передається через деформується мембрану. За допомогою розділових діафрагм манометри можуть вимірювати середовища з більш високими або низькими для них температурами, токсичні середовища та інше.
Залежно від способу приєднання до процесу існують два основних типи розділових діафрагм: різьбові і фланцеві.
