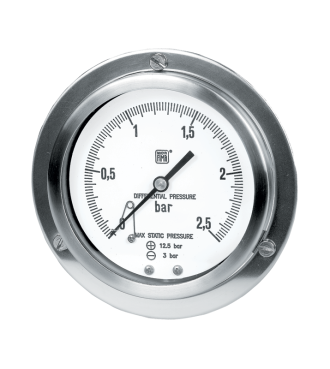

MD18 датчик тиску
Ці інструменти використовуються для перевірки перешкод фільтра, перепадів тиску, різниці потоку, рівня, вимірювань і взагалі різниці між двома тисками або різних ланцюгів.Вимірювальний елемент утворений двома бурдоновими трубами, що діють на одне і те ж рух. Таким чином, покажчик показує тільки різницю між двома тисками, що відповідають відповідно тиску вгору і вниз по ходу ланцюга.
Індустріальний сектор: - Хімічний, нафтохімічний
- Енергетика
- Нафта і газ
Тип Інструменту: - Диференеціальні манометри з трубкою Бурдона
матеріал: - Повністю з нержавіючої сталі
функція: - локальна індикація
похибка: - 1,6% HEP
відповідність: - Відповідність EAC
діапазон: - 0 ... 0,4 / 0 ... 10 бар
чутливий елемент: - Трубка Бурдона
ступінь захисту: - IP 55, IP 57
Чутливий елемент матеріалу: - AISI 316L
Статичний тиск: - 0,6 ... 16 бар
Документацiя Iнструкцiя Сертифiкат
Диференціальні манометри вимірюють і відображають різницю двох тисків. Для подібних цілей також можна використовувати описані вище манометрические елементи надлишкового тиску і принципи вимірювання. Дві герметичні камери диференціального манометра відокремлені один від одного манометричним елементом.
Якщо обидва вимірювані тиску однакові, манометрический елемент не реагує і індикації тиску немає. Якщо виміряні значення відрізняються один від одного, тобто одне з тисків вище або нижче іншого, то відповідно до різницею цих тисків здійснюється індикація диференціального тиску.
Низькі диференціальні тиску можна вимірювати навіть в умовах високого статичного тиску. Мембранні елементи забезпечують дуже високу стійкість до перевантажень.
В процесі експлуатації манометра необхідно дотримуватися допустимий статичний тиск і перевантажувальну здатність на стороні ⊕ і ⊖. У більшості випадків передача переміщення вимірювального елемента і індикація здійснюються аналогічно описаному вище принципом, застосовуваним для манометрів надлишкового тиску. Діапазони вимірювання варіюються від 0 ... 16 мбар до 0 ... 40 бар з класом точності від 0,6 до 2,5
