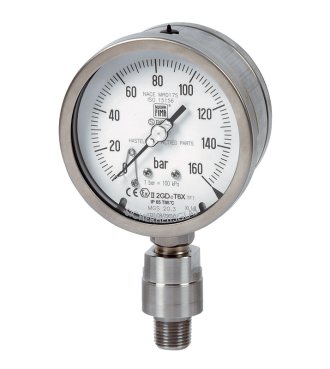

MGS41 DN100-150
Ці прилади створені відповідно до вимог безпеки до конструкції та складовим EN 837-1 / S3 e ASME B40.1. У разі течі або розриву пружного елемента оператор захищається міцної розділяє стінкою встановленої спереду приладу і розривних диском в задній частині. Вони зазвичай використовуються в нафтохімічній промисловості; вони мають опірність до найбільш складних умов створюваним H2S, навколишнім середовищем та іншими середовищами. Сварка TIG (дугове зварювання вольфрамовим електродом в середовищі інертного газу) між корпусом і гніздом для процесу посилює прилад і гарантує велику міцність корпусу для демфіруючими рідини. Переваги заповнення корпусу демпфирующей рідиною проявляється в зменшенні коливань показує стрілки, зниження зносу деталей, що обертаються при вібрації і пульсаціях.
Індустріальний сектор: - Хімічний, нафтохімічний
- Енергетика
- Нафта і газ
- Проектування Закупівлі Будівництво (EPC)
Тип Інструменту: - Манометри з трубкою Бурдона
матеріал: - Нержавіюча сталь і спеціальні матеріали
функція: - локальна індикація
Умови експлуатації: - вібрації
- версія NACE
- версія ATEX
- корродіруют рідини
- вакуум
- вакууметр
- пульсуюче тиск
похибка: - 1,0% HEP
відповідність: - Стандарт EN 837
- Стандарт ASME B40.1
- Стандарт NACE MR 01.75
- PED Директива 2014/68 / ЄС
- Директива ATEX 2014/34 / ЄС
- Відповідність EAC
діапазон: - -1 ... 0/0 ... 400 бар
ступінь захисту: - IP 55, IP 67
Матеріал підключення до процесу: - Hastelloy C276
Чутливий елемент матеріалу: - Hastelloy C276
робочий тиск: - 100% FSV
Документацiя Iнструкцiя Сертифiкат
Трубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.
Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.
Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
