Nuova Fima

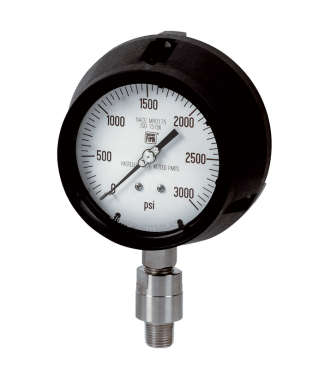

MGS 61 DN125

Манометри тиску Bourdon "твердолипа" NACE MR0175 / ISO 15156-3 версія корпусу– DS 4.5” (125mm)
  • У разі витоку або поломки пружного елемента оператор захищений суцільний передньою частиною захисної осередки з нержавіючої сталі і задньої продувкою. Зазвичай вони використовуються в нафтохімічній промисловості; вони створені, щоб протистояти найсуворішим умовам, створюваним H2S і навколишнім середовищем і для цих рідин. Сварка ВІГ між осередком безпеки і технологічним роз'ємом зміцнює інструмент. Переваги заповнення корпусу інструменту демпфирующей рідиною: зменшене коливання покажчика, зменшений знос обертових частин руху при виникненні пульсуючих коливань і вібрацій. Крім того, конденсація і корозія, які можуть пошкодити внутрішні деталі.

    Індустріальний сектор:
    • Хімічний, нафтохімічний
    • Нафта і газ
    • Проектування Закупівлі Будівництво (EPC)
    Тип Інструменту:
    • Манометри з трубкою Бурдона
    матеріал:
    • Нержавіюча сталь і спеціальні матеріали
    функція:
    • локальна індикація
    Умови експлуатації:
    • вібрації
    • версія NACE
    • корродіруют рідини
    • вакуум
    • вакууметр
    • пульсуюче тиск
    похибка:
    • 1A відповідно до ASME B40.1
    відповідність:
    • Стандарт ASME B40.1
    • Стандарт NACE MR 01.75
    • PED Директива 2014/68 / ЄС
    • відповідність EAC
    діапазон:
    • -1 ... 0/0 ... 400 бар
    ступінь захисту:
    • IP 65
    Матеріал підключення до процесу:
    • Хастеллой С276
    Чутливий елемент матеріалу:
    • Хастеллой С276
     Документацiя               Iнструкцiя     Сертифiкатconformita-eac



манометры трубка бурдонаТрубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.

Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.

Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
