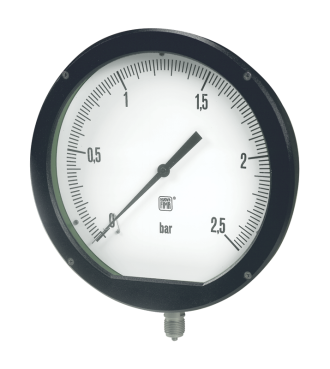

MGS8 DN250
Інструменти, виготовлені для пікохіміческіх, нафтохімічних, звичайних установок, придатних для протистояння самих несприятливих умов експлуатації, обумовлених агресивністю технологічної рідини і навколишнього середовища, а також для рідин, які не мають високої в'язкості або НЕ кристалізуються.
Сектори ринку: - енергія
- Опалення, вентиляція і кондиціювання повітря (HVAC)
Тип інструмента: - Трубчасті пружинні манометри
відповідність: - Стандарт EN 837
- PED Директива 2014/68 / ЄС
- відповідність EAC
точність: - 1.0 з VFS
функція: - місцева індикація
матеріали: - Inox і алюмінієві сплави
Масштаб поля: - 0 ... 1/0 ... 1000b
Ступінь захисту: - IP 55
Робочий тиск: - 100% VFS
Документацiя Iнструкцiя Сертифiкат
Трубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.
Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.
Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
