Nuova Fima

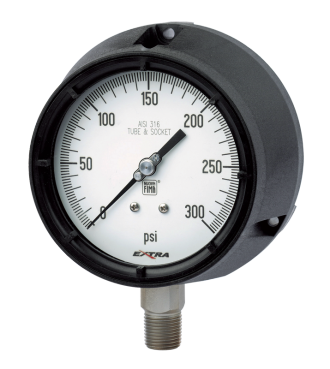

MGS30 / EXTRA DN125

«Суцільні передні» манометри з трубчастою пружиною, усічено-конічний корпус, DN125
  • Прилади, що відповідають вимогам безпеки стандартів ASME B40.1, UNI-EN 837-2.
    У разі витоку або поломки пружного елемента оператор захищений «суцільний передній» захисної осередком в AISI 304, яка захищає не тільки передню, а й бічні сторони приладу і яка приварюється до штифта. виняткова солідність. Виробляється енергія вивільняється до задньої частини інструменту через руйнівний дно. Вони зазвичай використовуються на хімічних, нафтохімічних і звичайних заводах. Амортизоване рух робить ці інструменти особливо придатними для використання при наявності вібрацій і пульсуючих тисків.



    Сектори ринку:
    • Хімічна, нафтохімічна
    • енергія
    • Нафта і газ
    • Інженерне забезпечення будівництва (EPC)
    Тип інструмента:
    • Трубчасті пружинні манометри
    відповідність:
    • Стандарт ASME B40.1
    точність:
    • Оцінка 2А відповідно до ASME B40.1
    функція:
    • місцева індикація
    матеріали:
    • Все з нержавіючої сталі
    Умови використання:
    • порожній
    • Комбінований (порожній + тиск)
    • тиск кнопки
    • вібрації
    Масштаб поля:
    • 0 ... 30/0 ... 15000 фунтів на квадратний дюйм і порожній
    Ступінь захисту:
    • IP55, IP65
    Робочий тиск:
    • 75% VFS
       Документацiя              Iнструкцiя      Сертифiкатconformita-eac



манометры трубка бурдонаТрубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.

Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.

Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
