Nuova Fima

MGS18 DN40-50

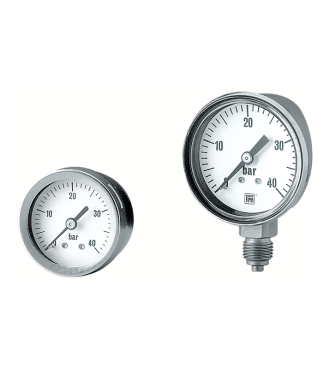

Манометри "все з нержавіючої сталі" з трубчастою пружиною DN40-50
  • Інструменти, виготовлені для хімічних, нафтохімічних, звичайних установок і придатні для протистояння самих несприятливих умов експлуатації, обумовленим агресивністю технологічної рідини і навколишнього середовища, а також для рідин, які не мають високої в'язкості або НЕ кристалізуються. Для використання в гідравлічних силових установках, насосах, мийних машинах високого тиску, пресах, мотор-компресорах, турбінах, дизельних двигунах, хімічних, нафтохімічних і холодильних установках, а також в будь-якому випадку пульсуючих тисків і вібрацій, версія з корпусом, заповненим амортизує рідина.

    Сектори ринку:
    • Обробка води
    • Виробники машин (OEM)
    • Опалення, вентиляція і кондиціювання повітря (HVAC)
    • Технічні гази
    Тип інструмента:
    • Трубчасті пружинні манометри
    відповідність:
    • Стандарт EN 837
    • PED Директива 2014/68 / ЄС
    • відповідність EAC
    точність:
    • 1.6 з VFS
    функція:
    • місцева індикація
    матеріали:
    • Все з нержавіючої сталі
    Умови використання:
    • тиск кнопки
    • вібрації
    Масштаб поля:
    • 0 ... 2,5 / 0 ... 40 бар
    Ступінь захисту:
    • IP 55, IP 67
    Робочий тиск:
    • 75% VFS
      Документацiя             Iнструкцiя             Сертифiкатconformita-eac



манометры трубка бурдонаТрубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.

Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.

Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
