Nuova Fima

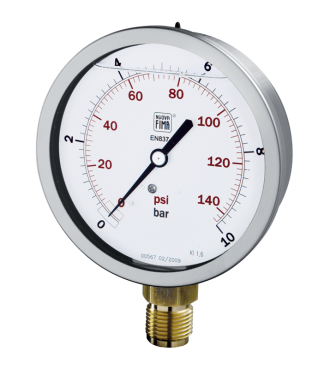

MS4 DN100

Манометри з трубкою Бурдона діаметром 100 мм антивібраційне виконання
  • Ці інструменти розроблені для використання в силових установках, насосах, гідроочістітельних машинах. пресах, мотокомпрессорах, турбінах, дизельних двигунах, холодильних установках, в обладнанні хімічної і нафтохімічної галузей, а також в обладнанні, де мають місце пульсуюче тиск або механічні вібрації. Ці прилади можуть застосовуватися для газоподібних або рідких середовищ, що не роз'їдають сплав міді, що мають невисоку в'язкість і не схильних до кристалізації.

    Індустріальний сектор:
    • Машинобудування (ОЕМ)
    • рефрижераторних техніка
    • Опалення, вентиляція, кондиціонування (HVAC)
    Тип Інструменту:
    • Манометри з трубкою Бурдона
    матеріал:
    • Нержавіюча сталь і мідні сплави
    функція:
    • локальна індикація
    Умови експлуатації:
    • вакуум
    • вакууметр
    похибка:
    • 1,6% HEP
    відповідність:
    • PED Директива 2014/68 / ЄС
    • Відповідність EAC
    діапазон:
    • 0 ... 1/0 ... 1000bar і Вакуум
    ступінь захисту:
    • IP 67
    робочий тиск:
    • 75% HEP
       Документацiя    Iнструкцiя     Сертифiкатconformita-eac



манометры трубка бурдонаТрубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.

Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.

Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
