Nuova Fima

MN14/18 DN100-150

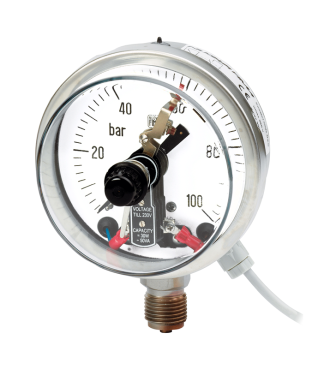

Манометри з електричними контактами виконані з нержавіючої сталі DS 4”, 6” (100-150 mm)
  • Contacts Тривожні контакти - це аксесуари з рухомими контактами в повітрі, які розмикають або замикають електричні ланцюги в залежності від положення вказівного покажчика. Вони використовуються з трубчастими манометрами Бурдона, сильфоном, діафрагмою і термометрами виробництва NUOVA FIMA, таким чином, вони перетворюються в датчики тиску і температури: оптимальне і надійне рішення для автоматизації будь-якого виду обладнання.

    Індустріальний сектор:
    • Машинобудування (ОЕМ)
    Тип Інструменту:
    • Манометри з трубкою Бурдона
    матеріал:
    • Повністю з нержавіючої сталі
    функція:
    • електричний контакт
    Умови експлуатації:
    • вібрації
    • вакуум
    • пульсуюче тиск
    похибка:
    • 1,0 відповідно до DIN 16085
    відповідність:
    • Стандарт EN 837
    • PED Директива 2014/68 / ЄС
    • Директиви BT 2014/35 / EC
    • відповідність EAC
    діапазон:
    • 0 ... 1,6 / 0 ... 1600bar і Вакуум
    ступінь захисту:
    • IP 44
    механічне втручання:
    • змінна, індуктивна, електронна - втручання: 1 ... 2
    робочий тиск:
    • 75% HEP
         Документацiя         Iнструкцiя         Сертифiкатиconformita-eac



манометры трубка бурдонаТрубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.

Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.

Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
