Nuova Fima

MCE20 DN150

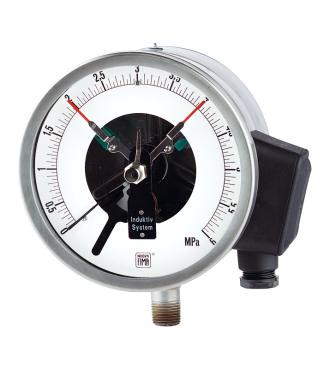

Електроконтактні манометри, повністю з нержавіючої сталі діаметром 150мм
  • Дані прилади виготовлені відповідно до норм безпеки до конструкції та складовим UNI 8541, DIN 16006 e ANSI B40.1.
    Манометри використовуються для управління зовнішніми електричними ланцюгами шляхом включення і виключення контактів в схемах сигналізації, автоматики і блокування технологічних процесів. При зміні положення показує стрілки, відбувається замикання або розмикання контактів. У разі витоку або руйнування вимірювального елемента, оператор захищений суцільний розділової перегородкою, розташованої в передній частині приладу, і видавлюється задньою стінкою. Заповнення корпуca демпфирующей рідиною знижує коливання яка б показала стрілки, і знос механічних частин при вібрації і пульсаціях. Так само рідина перешкоджає корозії і утворення конденсату, що роблять шкідливий вплив на внутрішні частини. Заповнені моделі доступні з індуктивними контактами

    Індустріальний сектор:
    • Хімічний, нафтохімічний
    • Енергетика
    • Нафта і газ
    • Машинобудування (ОЕМ)
    Тип Інструменту:
    • Манометри з трубкою Бурдона
    матеріал:
    • Повністю з нержавіючої сталі
    функція:
    • електричний контакт
    Умови експлуатації:
    • вібрації
    • пульсуюче тиск
    похибка:
    • 1,0 відповідно до DIN 16085
    відповідність:
    • Стандарт EN 837
    • PED Директива 2014/68 / ЄС
    • Директива Директиви 2014/35 / ЄС
    • Відповідність EAC
    діапазон:
    • 0 ... 1/0 ... 1600бар
    ступінь захисту:
    • IP 55, IP 65
    механічне втручання:
    • змінна, індуктивна, електронна - втручання: 1 ... 2
    робочий тиск:
    • 75% HEP
        Документацiя       Iнструкцiя            Сертифiкатиconformita-eac



манометры трубка бурдонаТрубчасті пружини є колоподібно зігнуті трубки з овальним поперечним перерізом. Тиск вимірюваного середовища впливає на внутрішню сторону цієї трубки, в результаті чого овальний поперечний переріз приймає майже круглу форму. В результаті викривлення пружинної трубки виникають напруги в кільцях трубки, які розгинають пружину. Чи не затиснутий кінець пружини виконує рух, пропорційне величині тиску. Рух передається за допомогою стрілочного механізму на шкалу.

Для вимірювань тиску до 40 або 60 бар застосовуються, як правило, зігнуті з кутом витка близько 270 град. колоподібні пружини. Для вимірювань тиску з більш високими значеннями використовуються пружини з декількома витками, щолежать один над одним і однаковим витковим діаметром (гвинтова пружина) або зі спіралеподібними витками, що лежать в одній площині (плоска спіральна пружина). Трубчасті пружини мають порівняно низьке зусилля. Тому їх захист від перевантаження може проводитися тільки з обмеженнями.

Показання лежать в діапазоні від 0 ... 0,6 до 0 ... 4000 бар при точності показань (класі) від 0,1 до 4,0%.
